AМатриця даних10 x 10є найменшим символом ECC 200 DataMatrix, що складається з сітки 10 х 10, яка використовується для кодування дуже невеликих кількостей даних.

Завдяки своєму мінімальному відбитку - часто близько 1 мм - DataMatrix10 x 10широко використовується в таких галузях промисловості, як аерокосмічна, електроніка та медичні пристрої, де простір для маркування надзвичайно обмежений.

Однак цей компактний розмір має суворі обмеження. Матриця даних10 x 10може зберігати лише кілька символів і вимагає точного контролю за умовами маркування та сканування.

Цей посібник пояснює його розмір, обмеження потужності та те, коли це правильний вибір у реальних застосуваннях.

Що таке DataMatrix 10 x 10? (Визначення та практичне значення)

Матриця даних10 x 102D штрих-код, що складається з10 рядів х 10 стовпців (100 модулів)відповідно до стандарту ECC 200.

Хоча він складається з 100 модулів, значна частина цього простору зарезервована для структурних шаблонів та виправлення помилок. Це залишає лише мінімальну площу для фактичних даних, що в принципі визначає, як символ використовується на практиці.

Іншими словами, що10 x 10Формат існує не для гнучкості, а дляекстремальні обмеження простору.

DataMatrix 10 x 10 обмеження ємності (що ви можете насправді кодувати)

Найважливішим обмеженням є потужність даних, і саме тут багато реалізацій проваляються.

Хоча символ містить 100 модулів, лише невелика частина доступна для фактичних даних. Решта зарезервована для:

• Шукач візерунку (L-форми межі)

• Часовий шаблон

Виправлення помилок (Рід-Соломон, приблизно 25%)

В результаті, корисне навантаження надзвичайно обмежене.

Практичні обмеження потужності:

Відповідно до специфікації ECC 200, максимальна потужність10 x 10DataMatrix є:

•Число: 6 цифр

•Алфавітна цифра: 3 символи

•Бінарний: 1 байт

Ключове уявлення:

A10 x 10DataMatrix не є "малим, але гнучким". Цестрого обмеженіНавіть один додатковий символ змусить символ розширитися.

Наприклад, спроба кодування "1234567" автоматично генерує12 х 12 символівне10 x 10.

Фізичний розмір DataMatrix 10 х 10 (розмір модуля та тиха зона)

Після визначення даних наступним обмеженням є фізичний розмір.

Останні розміри залежать відX-розмір (розмір модуля). У високоточних системах маркування це може бути до 0,1 мм.

Типові фізичні розміри:

•Розмір матриці:визначається розміром модуля (X-вимір), не фіксований

•Тиха зона:щонайменше 1 ширина модуля з кожної сторони

•Загальний необхідний простір:залежить від розміру модуля і включає в себе тиху зону

Наприклад, при розмірі модуля 0,25 мм, а10 x 10DataMatrix буде приблизно 2,5 мм х 2,5 мм (за винятком тихої зони), і більше, коли включена тиха зона.

Багато помилок маркування викликані не помилками кодування, а недостатньою тихою зоною або поганим контрастом навколо символу.

Порівняння розмірів DataMatrix (10 х 10 проти більших символів)

Щоб вирішити чи10 x 10є відповідним, це допомагає порівняти його з наступними рівнями розміру.

Практичне правило:Якщо ваші дані навіть трохи складні, 10 х 10 зазвичай не є правильним вибором.

Коли використовувати DataMatrix 10 x 10 (реальні промислові застосування)

Через свої обмеження цей символ використовується тільки в дуже специфічних сценаріях.

1. ПХД та мікроелектроніка

У виробництві друкованих плат наявний простір для маркування надзвичайно обмежений.Для того, щоб вписатися в10 x 10символ, виробники частостиснути формати даних (наприклад, кодування бази-36).

2. Медичні інструменти та імплантати

Хірургічні інструменти повинні пережити повторні цикли стерілізації.Етикетки швидко деградуються, тому необхідна постійна маркування.

A10 x 10DataMatrix дозволяє відстежуватибез впливу на зручність використання або структурну цілісність.

3. Аерокосмічні та точні компоненти

У космосі навіть невеликі частини повинні бути відстежені.Однак маркування не повинно ослаблювати компонент.

Це створює ідеальний випадок використання для ультрамалих символів.

Пряма маркування частин (DPM): чому використовується 10 х 10

У більшості реальних випадків DataMatrix10 x 10використовується вПряма маркування частин (DPM).

Замість друку етикеток код застосовується безпосередньо за допомогою:

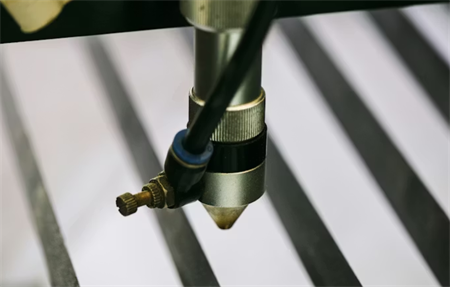

• Лазерна маркування

• Точковий пінінг

• Хімічне травлення

Перевагою є довговічність.Торгівля – цеЧитання стає набагато важче контролювати.

Виклики читаності (і як їх вирішити)

У цьому масштабі створення коду не є важкою частиною -Читати його надійно.

Загальні питання включають:

• Відбивання на металевих поверхнях

• Низький контраст після маркування

• Недостатнє визначення модуля

Промислові рішення:

• Промислові системи зору (не споживачі сканери)

•Dосвітлення для зменшення відбивків

• Оптимізовані лазерні параметри для високого контрасту

Вони зазвичай перевіряються відповідно до стандартів якості ISO DPM.

Як правильно створити DataMatrix 10 x 10

Щоб успішно створити10 x 10символ:

1.Зберігайте дані надзвичайно короткими (рекомендується 6 цифр або менше)

2.Використовуйте програмне забезпечення для кодування, що відповідає ECC 200

3.Перевірити розмір символу перед позначенням

4.Читливість випробування в реальних умовах

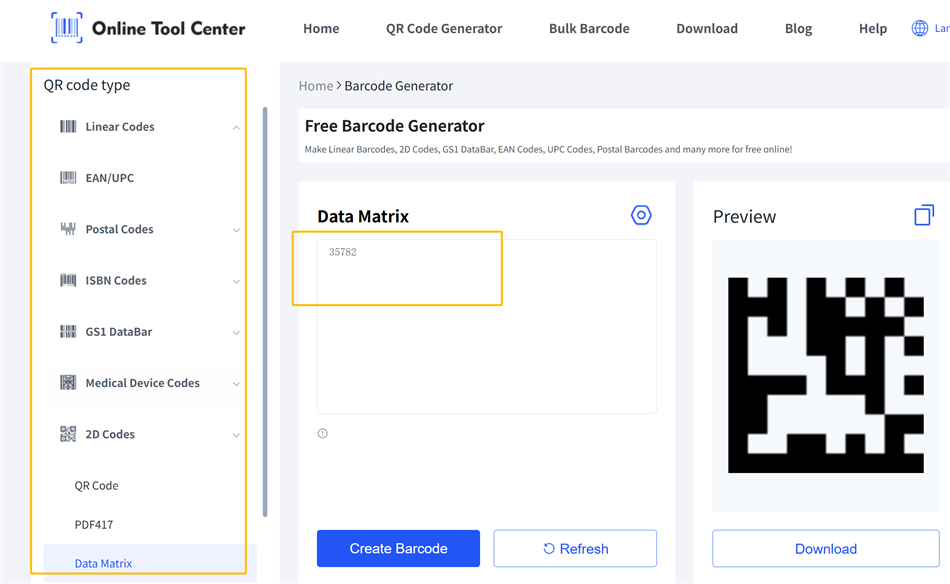

На практиці є багатобезкоштовні онлайн 2D генератори штрих-кодівщо може швидко створити DataMatrix 10 х 10. Процес зазвичай простий - просто введіть ваші дані, і інструмент автоматично генерує символ.

Ключове правило:Якщо ваші дані природно не вписуються в межі, не змушуйте їх використовувати більший символ замість цього.

Висновок: коли 10 х 10 є правильним вибором

Матриця даних10 x 10це не штрих-код загального призначення, а рішення для екстремальних обмежень простору.

При правильному використанні він дозволяє відстежувати найменші компоненти. При неправильному використанні він часто призводить до нечитаних кодів.

Зрештою, успіх залежить менше від створення символу, а більше від розробки всього процесу маркування та сканування навколо його обмежень.

Загальні питання про DataMatrix 10 x 10

Q1: Який найменший розмір DataMatrix?

Найменший широко використовуваний розмір ECC 200 DataMatrix є10 x 10.

Q2: Скільки даних може бути10 x 10Магазин DataMatrix?

До 6 цифр або 3 алфавітних символів.

Q3: Чи можуть смартфони сканувати10 x 10Коди?

Деякі смартфони можуть сканувати коди DataMatrix, але для10 x 10Символи, особливо в умовах DPM або низького контрасту, надійність сканування часто обмежена.
